Introdução
Este manual técnico explica de forma detalhada o procedimento de troca da resistência do Air Fryer da marca Mondial, modelo AF-05. O objetivo é auxiliar técnicos e usuários com alguma experiência em manutenção a realizar a substituição de forma segura, evitando danos ao aparelho e garantindo seu funcionamento adequado após o reparo.
Diagnóstico Básico
Antes de desmontar o aparelho, realize as seguintes verificações iniciais:
- Verifique se a tomada está funcionando corretamente, testando com outro aparelho.
- Confirme se o fusível do aparelho não está queimado.
- Inspecione os filtros de ar e limpeza geral do equipamento para garantir que não há obstruções.
- Realize um teste simples na resistência com um multímetro na escala de resistência (ohms). Uma resistência aberta ou com valor fora do padrão indica necessidade de troca.
Ferramentas Necessárias
Passo a Passo
- Desligamento e segurança: Certifique-se de que o aparelho está desconectado da tomada antes de iniciar qualquer procedimento.
- Remoção da tampa superior: Com uma espátula plástica, cuidadosamente desencaixe a tampa superior, que é presa por encaixes de plástico sem parafusos. Evite forçar para não quebá-la.
- Acesso aos parafusos superiores: Após remover a tampa, localize e remova os parafusos que fixam a parte superior do aparelho, normalmente de cima para baixo.

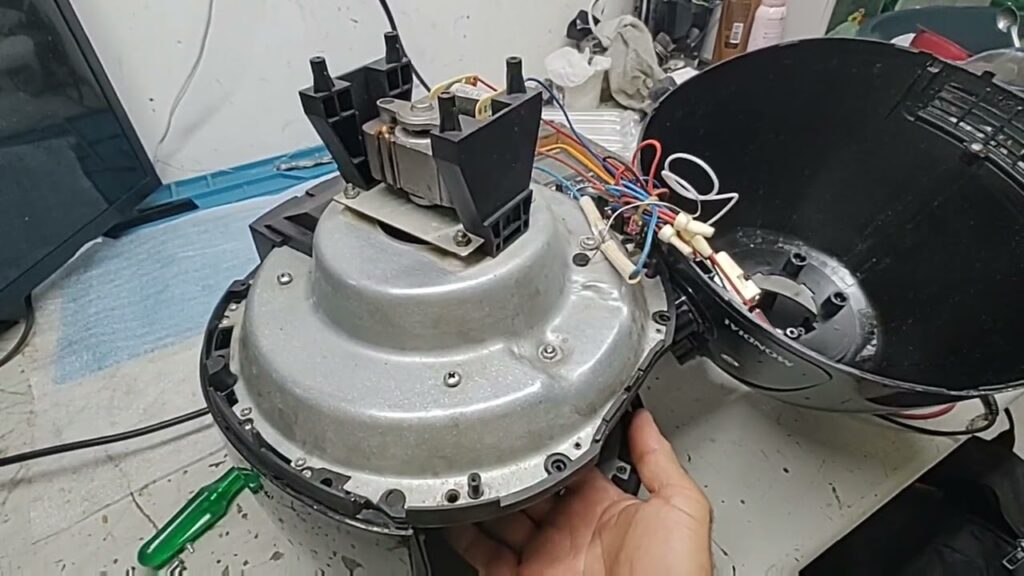

- Remoção da tampa de proteção: Com os parafusos removidos, levante a tampa de proteção para expor a resistência e componentes internos.
- Localização e inspeção da resistência: A resistência está posicionada sob o ventilador e presa por parafusos na estrutura metálica. Observe sua conexão e estado geral.
- Desconexão da resistência antiga: Solte os terminais elétricos da resistência com uma pinça, e remova o parafuso que a prende na estrutura metálica.
- Remoção da resistência antiga: Com cuidado, retire a resistência, verificando se há resíduos ou gordura acumulada na área.
- Preparação da resistência nova: Antes de instalar, confira o valor de resistência (em torno de 28 a 35 ohms) com um multímetro. Limpe a área de instalação.
- Instalação da resistência nova: Fixe a resistência na estrutura metálica com o parafuso original, conecte os terminais elétricos e certifique-se de que está bem fixada.
- Recolocação dos componentes: Reinstale a tampa de proteção, parafusando-a corretamente, e encaixe a tampa superior, verificando o encaixe dos clipes.
- Testes finais: Conecte o aparelho na tomada, ligue-o e observe se a resistência aquece normalmente, verificando se o ventilador funciona e o aquecimento ocorre de forma adequada.
Conclusão
Realizar a troca da resistência do Air Fryer Mondial AF-05 é uma tarefa que exige atenção aos detalhes e cuidado com os encaixes de plástico. Sempre utilize ferramentas adequadas e confirme o funcionamento após o procedimento. Para prevenir problemas futuros, mantenha o aparelho limpo, realize inspeções periódicas e evite sobrecargas ou uso indevido do equipamento.
